POMOCNÝ PARKOVACÍ SYSTÉM
Funkční princip
Ultrazvukové snímače umístěné v nárazníku vozidla „měří“ vzdálenost mezi vozidlem a překážkou.
Toto měření je signalizováno zvukovými signály, jejichž frekvence stoupá s přiblížením se k překážce a které přejdou v souvislý zvuk, jakmile se překážka nachází přibližně mezi 20. a 30. centimetry od vozidla.
Systém rozpoznává překážky vpředu, vzadu a na bočních stranách vozidla.
Pomocný parkovací systém je aktivován, pouze když vozidlo jede rychlostí nižší než přibližně 10 km/h.
Systém parkovacího asistenta nebere v úvahu tažné nebo přepravní systémy, které nejsou systémem rozpoznány.

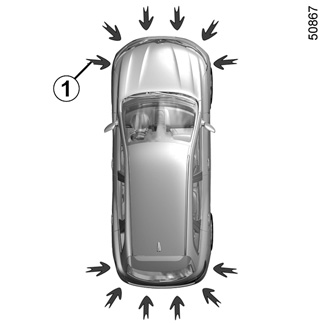

Umístění ultrazvukových snímačů 1
Zajistěte, aby ultrazvukové snímače označené šipkami 1 nebyly zakryty (nečistotami, blátem, sněhem, nesprávně namontovanou/připevněnou registrační značkou), nebyly vystavovány nárazům, upravovány (včetně lakování) a nebyly zakryty žádným příslušenstvím přimontovaným k zadní a/nebo, v závislosti na vozidle, k přední nebo boční straně vozidla.
Tato funkce je dodatečnou pomůckou.
Nemůže tedy v žádném případě nahradit ostražitost a odpovědnost řidiče při couvání.
Řidič musí vždy věnovat pozornost náhlým událostem, ke kterým může během jízdy dojít: Proto během couvání dávejte vždy pozor, zda za vozidlem nejsou pohyblivé překážky (např. dítě, zvíře, kočárek, jízdní kolo apod.) nebo překážka příliš malá či tenká (kamenný blok střední velikosti, tenký kolík apod.).
Poznámka: displej 2 zobrazuje okolí vozidla a vydává zvukové signály.
Aby se aktivovala boční detekce, je nutné ujet několik metrů.
Pokud mají všechny oblasti šedý podklad, je monitorováno celé okolí vozidla:
- A: probíhá analýza okolí vozidla;
- B: probíhá analýza aktuálního okolí vozidla.
Funkce
Je rozpoznána většina předmětů v blízkosti vozidla vpředu, vzadu a po jeho stranách.
Podle vzdálenosti od překážky bude frekvence zvukového signálu stále vyšší směrem k překážce, až zhruba 20 cm pro překážku na boční straně a 30 cm pro překážku vpředu nebo vzadu přejde v souvislý tón. Na displeji se budou zobrazovat zelené, oranžové a červené oblasti C.
Detekce překážek na boku
Podle natočení kol systém určuje dráhu vozidla a upozorní vás na případné nebezpečí srážky s překážkou 3 nacházející se na boku vozidla.
Pokud je rozpoznána překážka na boku:
- existuje-li nebezpečí srážky, rozezní se zvukové signály s vzestupnou frekvencí, jak se vozidlo přibližuje k překážce, až se nakonec ozve souvislý tón. Na displeji se budou zobrazovat zelené, oranžové a červené oblasti D;
- pokud žádné nebezpečí srážky nehrozí, neozve se při přiblížení k překážce žádný signál. Na displeji se budou zobrazovat zelené, oranžové a červené šrafované oblasti D.
Poznámka: v případě změny trasy během manévru může být nebezpečí srážky s překážkou oznámeno opožděně.
V případě nárazu na podvozek vozidla při parkovacím manévru (např. kontakt s patníkem, zvýšeným chodníkem nebo jakýmkoliv jiným městským prvkem) můžete vozidlo poškodit (např. deformace nápravy).
Aby bylo eliminováno jakékoliv riziko nehody, nechte své vozidlo zkontrolovat značkovým servisem.
Seřízení
Na multifunkčním displeji můžete nastavit některé parametry 4. Podrobné informace naleznete v uživatelské příručce zařízení.
Vozidla vybavená navigačním systémem
Vyberte „Vozidlo“, „PARK. ASISTENT“, „Rozpoznávání překážek“.
Hlasitost pomocného parkovacího systému
Nastavte hlasitost parkovacího asistenta stisknutím + nebo -.
Zvuk systému
Umožňuje vybrat zvuk systému ze tří možností.
Deaktivace zvuku systému
Aktivujte nebo deaktivujte zvuk pomocného parkovacího systému.
Poznámka: Pokud deaktivujete zvuk, nebudete již na překážky upozorňováni prostřednictvím zvukových signálů.
Deaktivace systému
Aktivujte nebo deaktivujte pomocný parkovací systém.

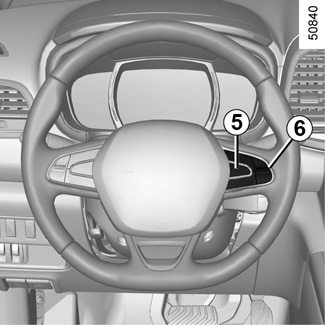

Vozidla bez navigačního systému ve výbavě
Při stojícím vozidle:
- dlouze stiskněte spínač 5 OK pro přístup do menu nastavení;
- mačkejte ovládání 6 směrem nahoru nebo dolů až k menu „Pomoc s řízením“;
- stiskněte spínač 5 OK;
- mačkejte ovládání 6 směrem nahoru nebo dolů až k menu „Nastavení pomocného parkovacího systému“;
- stiskněte spínač 5 OK;
- pomocí ovládání 6 vyberte nastavení, která chcete upravit;
- stiskněte spínač 5 OK.
Když rychlost vozidla klesne pod cca 10 km/h, mohou určité zdroje hluku (motorky, kamiony, sbíječka atd.) vyvolat spuštění zvukového signálu pomocného parkovacího systému.
Automatická deaktivace pomocného parkovacího systému
Systém se deaktivuje:
- pokud rychlost vozidla překročí cca 10 km/h,
- podle typu vozidla, když vozidlo zastaví na více než pět sekund a je detekována překážka (například při dopravní zácpě apod.),
- pokud jste na neutrálu s mechanickou převodovkou, anebo v polohách N nebo P u°automatické převodovky,
- při zjištění provozní poruchy.
Manuální deaktivace parkovacího asistenta
Tuto funkci musíte vypnout, pokud:
- v případě, že se před ultrazvukovými snímači nachází tažná nebo převážená zařízení či přívěsy, které systém nerozpoznal;
- v případě poškození ultrazvukových detektorů.
Funkční porucha
Při zjištění funkční poruchy systému zazní při každém zařazení zpátečky asi na 3 sekundy zvukový signál a na přístrojové desce se zobrazí zpráva „Zkontrolovat park. Asistent“. Obraťte se na značkový servis.
Správné fungování této funkce může být za určitých podmínek narušeno, zejména:
- pokud je snímač zakrytý nečistotami, blátem, sněhem atd., očistěte jej navlhčeným kusem měkké látky nebo vaty;
- pokud je snímač pokrytý námrazou;
- při jízdě po nerovném nebo štěrkovém povrchu, při jízdě po svahu, či v zarostlém terénu;
- velmi nepříznivé počasí (hustý déšť, sněžení atd.);
Systém nedokáže rozpoznat následující:
- malé nebo úzké předměty, jakými jsou lana atp.;
- předměty, které pohlcují ultrazvuk (předměty houbovité struktury, sníh atd.).
Zvukový signál systému může být spuštěn, či činnost systému přerušena, přítomností motocyklů, jízdních kol, vysílačů atd.
Provádění úkonů/opravy systému
- V případě nárazu se může změnit zarovnání snímačů, což může ovlivnit jejich funkčnost. Deaktivujte funkci a obraťte se na značkový servis.
- Jakékoli zásahy poblíž snímačů (opravy, výměny atd.) musí provádět kvalifikovaný odborník.
Zasahovat do systému je oprávněn výhradně zástupce značky.
Případné rušení systému
Určité podmínky mohou rušit nebo zhoršovat funkčnost systému, například:
- nepříznivé počasí (déšť, sníh, krupobití, náledí, atd.);
- působení silných elektromagnetických vln (pod vedením vysokého napětí atd.);
- některé druhy hluku (motocykl, nákladní automobil, pneumatická vrtačka atd.);
- montáž nekompatibilní koule nebo háku tažného zařízení;
- ...
Nebezpečí falešných poplachů nebo absence upozornění
Pokud se systém chová abnormálně, deaktivujte ho a obraťte se na značkový servis.
Omezení funkčnosti systému
- Oblast kolem snímačů se musí udržovat v čistotě a nesmí se na ní provádět žádné úpravy, aby bylo zajištěno správné fungování systému.
- Drobné objekty pohybující se v blízkosti vozidla (motorky, kola, chodci apod.) nemusí být systémem rozpoznány.
- Systém nemusí detekovat předměty, které jsou příliš blízko vozidla.
- Systém vás nemusí upozornit, když se ostatní vozidla nebo předměty pohybují velmi odlišnou rychlostí.
- Dojde-li ke změně trajektorie během manévru, systém může hlásit překážky pomalu.
- Pokud vozidlo táhne přívěs, musí být zadní parkovací asistent deaktivován.
Deaktivace funkce
Tuto funkci musíte vypnout, pokud:
- okolí snímačů bylo poškozeno;
- vozidlo je vybaveno tažným zařízením, které systém nerozpoznal (elektrický adaptér, koule, hák, atd.).
