Displeje a ukazatele

Výběr zobrazení

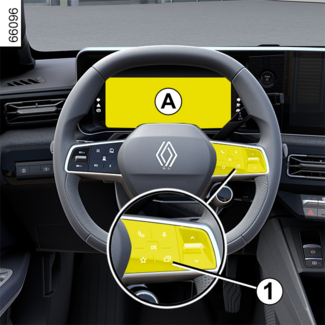

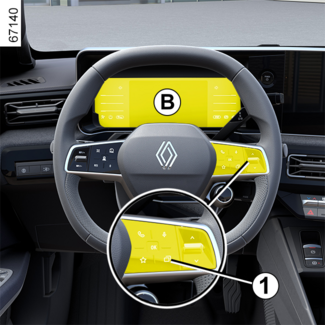

Podle typu vozidla můžete ovladačem 1 procházet a volit jednotlivá zobrazení na přístrojové desce A nebo B.
K dispozici je několik zobrazení:
  • zobrazení stavu nabíjení: na přístrojové desce se zobrazuje dojezd, procento nabití akumulátoru a zbývající doba nabíjení, pouze když se vozidlo nabíjí,
  • klasické zobrazení: na přístrojové desce se zobrazuje rychlost, aktivní jízdní asistenti, oblast informací a v závislosti na vozidle také měřič výkonu,
  • zobrazení navigace: na přístrojové desce se zobrazuje rychlost, aktivní jízdní asistenti a oblast informací, Dále zrcadlí mapu z multimediálního systému na celé přístrojové desce,
  • reálná scéna: na přístrojové desce se zobrazuje rychlost, aktivní jízdní asistenti, oblast informací a také vozidlo a jeho okolí (jízdní pruhy, vozidla v okolí atd.),
  • minimální zobrazení: na přístrojové desce se zobrazují pouze základní informace, rychlost, aktivní jízdní asistenti a oblast informací.

Přístrojová deska A

Osvětlení se zapne při otevření dveří řidiče. Rozsvícení některých kontrolek je doprovázeno zprávou.
U některých vozidel si přístrojovou desku můžete uživatelsky upravit nastavením obsahu a různých barev podle vlastní volby.
Další informace najdete v uživatelské příručce multimediálního zařízení.

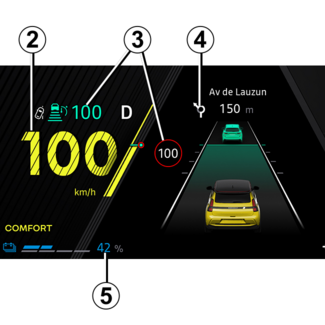

Rychloměr 2

Zvukové upozornění při překročení rychlosti
V závislosti na typu vozidla a zemi se zobrazí kontrolka a zazní zvukový signál. Tento zvukový signál se ozve, jakmile jede vozidlo rychlostí nad 120 km/h.
Tato varovná kontrolka zůstává rozsvícena, dokud vozidlo jede rychlostí vyšší než 120 km/h.

Informace o asistenčních systémech 3

Informace o probíhající navigaci 4

V závislosti na typu vozidla můžete zobrazit informace z multimediální obrazovky (kompas, telefon, navigace atd.) nebo informace z palubního počítače.
Další informace najdete v uživatelské příručce multimediálního zařízení.

Informace o akumulátoru 5 (rychlost nabíjení trakčního akumulátoru, odhadovaný dojezd)

Wattmetr 6

Počitadlo celkové ujeté vzdálenosti 7

Výstražná kontrolka úrovně rekuperačního brzdění 9

Informační plocha 8

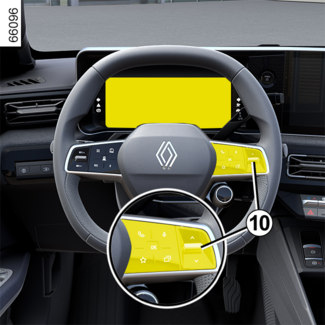

Podle typu vozidla můžete ovladačem 10 procházet a volit jednotlivé ovládací prvky na přístrojové desce A:
  • palubní počítač (počítadlo ujetých kilometrů, spotřeba atd.),
  • telefon, multimediální informace (právě přehrávaný zdroj zvuku atd.),
  • informace o vozidle (výstražné zprávy atd.),
  • ...

Kontrolka zapojení nabíjecího kabelu 11

Rozsvítí se, jakmile je nabíjecí kabel zapojen do vozidla.

Úroveň nabití 12

Měřič ukazuje množství zbývající energie.

Zbývající čas nabíjení 13

Úroveň nabití trakčního akumulátoru 14

Práh rezervy

Když úroveň nabití trakčního akumulátoru dosáhne přibližně 7 % nebo (v závislosti na typu vozidla) cca 12 %, ukazatel a kontrolka 15 se zobrazí žlutě a ozve se zvukový signál.
Optimalizace dojezdové vzdálenosti DOPORUČENÍ STYLU JÍZDY, JÍZDA EKO.

Hranice bezprostředního zastavení

Pokud úroveň nabití dosáhne cca 4 % nebo u některých typů vozidel cca 6 %, zazní pípnutí znovu a ukazatel se rozsvítí červeně nebo u některých typů vozidel 30 sekund poté, co se ukazatel rozsvítí červeně.
Pokud úroveň nabití dosáhne 3,5 % nebo, v závislosti na typu vozidla, přibližně 5 %, již se nezobrazí hodnota dojezdu. Výkon motoru se postupně snižuje až do úplného zastavení vozidla ODSTRANĚNÍ PORUCHY.

Přístrojová deska B

Osvětlení se zapne při otevření dveří řidiče. Rozsvícení některých kontrolek je doprovázeno zprávou.
Rozsvícení některých kontrolek je doprovázeno zprávou.
U některých vozidel si přístrojovou desku můžete uživatelsky upravit nastavením obsahu a různých barev podle vlastní volby.
Další informace naleznete v návodu k zařízení.

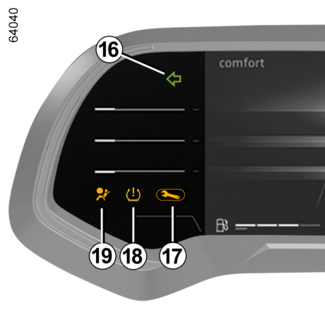

Směrová světla 16 a 20

Varovná kontrolka 17

VÝSTRAŽNÉ KONTROLKY

Kontrolka nedostatečného nahuštění pneumatik 18

UPOZORNĚNÍ NA POKLES TLAKU V PNEUMATIKÁCH

Varovná kontrolka airbagu 19

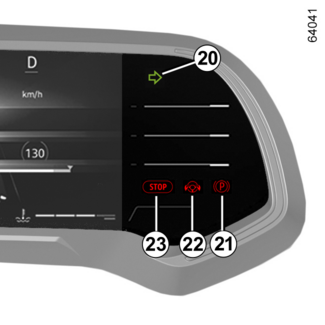

Kontrolka elektronické parkovací brzdy 21

Výstražná kontrolka detekce nepřítomnosti rukou na volantu 22

PREVENCE VYJETÍ Z JÍZDNÍHO PRUHUACTIVE DRIVER ASSIST

Kontrolka nutnosti okamžitého zastavení 23

VÝSTRAŽNÉ KONTROLKY

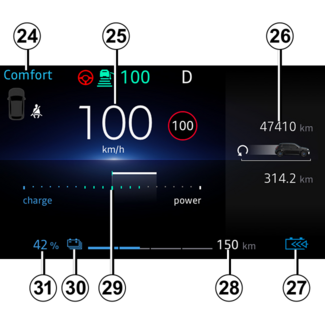

Je vybrán režim jízdy 24

MULTI-SENSE

Rychloměr 25

V závislosti na zvoleném stylu se zobrazení liší.

Palubní počítač a multimediální informace 26

Výstražná kontrolka úrovně rekuperačního brzdění 27

Odhadovaná dojezdová vzdálenost 28

Dlouhý 32: Odhad dojezdu za optimálních podmínek (např. jízda po silnicích 1. třídy a čtyřpruhových silnicích s malou mírou využívání tepelného komfortu).
Krátký 33: Odhad dojezdu za nepříznivých podmínek (např. jízda po dálnici v zimě nebo v dopravní zácpě s intenzivním využíváním tepelného komfortu).
Optimalizace dojezdové vzdálenosti DOPORUČENÍ STYLU JÍZDY, JÍZDA EKO.

Ekonometr 29

DOPORUČENÍ STYLU JÍZDY, JÍZDA EKO

Práh rezervy

Když úroveň nabití trakčního akumulátoru dosáhne přibližně 7 % nebo (v závislosti na typu vozidla) cca 12 %, ukazatel a kontrolka 30  se zobrazí žlutě a ozve se zvukový signál.
Optimalizace dojezdové vzdálenosti DOPORUČENÍ STYLU JÍZDY, JÍZDA EKO.

Hranice bezprostředního zastavení

Pokud úroveň nabití dosáhne cca 4 % nebo u některých typů vozidel cca 6 %, zazní pípnutí znovu a ukazatel se rozsvítí červeně nebo u některých typů vozidel 30 sekund poté, co se ukazatel rozsvítí červeně.
Pokud úroveň nabití dosáhne 3,5 % nebo, v závislosti na typu vozidla, přibližně 5 %, již se nezobrazí hodnota dojezdu. Výkon motoru se postupně snižuje až do úplného zastavení vozidla ODSTRANĚNÍ PORUCHY.

Míra nabití trakčního akumulátoru 31

Přístrojové desky pracující v mílích

(možnost přepnout na km/h)

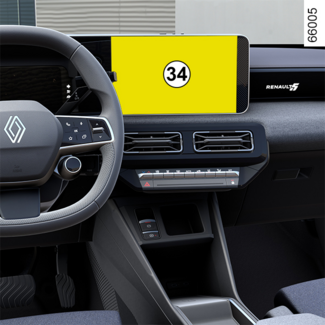

U stojícího vozidla se spuštěným motorem na multimediální obrazovce vyberte oblast „34“, stiskněte „Vozidlo“, „Nastavení“, a poté Systém „Jednotky“.
Zvolte mezi jednotkami km/h a mph.
Ukazatel rychlosti a některé údaje o vzdálenosti zobrazené na přístrojové desce se převedou.
Chcete-li přejít na předchozí režim, postupujte stejným způsobem.
Poznámka: V obou případech se po přerušení napájení z akumulátoru palubní počítač automaticky vrátí k původně používaným jednotkám.
Další informace najdete v uživatelské příručce multimediálního zařízení.
Tip
Chcete-li používat určité pomocné funkce pro řízení, je nutné změnit jednotku měření na přístrojové desce, abyste získali vhodné informace při jízdě v zemi, kde se jednotky rychlosti liší od jednotek nastavených jako výchozí na vašem vozidle.
VAROVÁNÍ
Z bezpečnostních důvodů provádějte tato seřízení, jen když vozidlo stojí.
