DOPLŇKOVÉ PROSTŘEDKY K PŘEDNÍM BEZPEČNOSTNÍM PÁSŮM

představení

Součásti:
  • předpínače navíječe bezpečnostního pásu;
  • předpínače břišního bezpečnostního pásu;
  • omezovače tlaku pásu na hrudník;
  • airbags přední airbagy řidiče a spolujezdce.
Tyto systémy jsou určeny pro samostatné nebo společné působení v případě čelního nárazu.
V závislosti na intenzitě nárazu může systém způsobit:
  • zablokování bezpečnostního pásu;
  • aktivaci předpínače navíječe setrvačnosti bezpečnostního pásu, který se spustí, aby upravil vůli bezpečnostního pásu;
  • předpínač břišního pásu, aby byl řidič řádně přitisknutý k sedadlu;
  • přední airbag.

Předpínače

Předpínače slouží k přitisknutí pásu k tělu, aby byla sedící osoba přitisknuta na sedadlo, a tak se zvýšil účinek pásu.
Při zapnutém zapalování při silném nárazu čelního typu a podle intenzity nárazu může systém spustit:

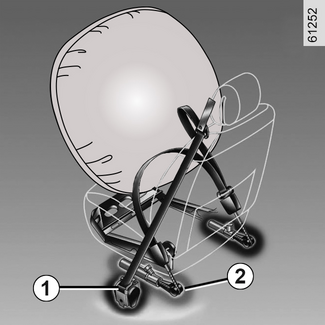

  • předpínač navíječe bezpečnostního pásu 1, který okamžitě přitáhne bezpečnostní pás;
  • předpínač navíječe břišního bezpečnostního pásu 2 na předních sedadlech.
VAROVÁNÍ
  • Po nehodě nechte zkontrolovat celou sestavu zádržných prostředků.
  • Jakýkoliv zásah na celém systému (předpínačů, airbags, řídicích jednotek a kabeláže) nebo opětovné použití na jiném vozidle, i stejném, je přísně zakázáno.
  • Aby se zabránilo jakémukoli nežádoucímu spuštění, které by mohlo způsobit škody, je k zásahům na airbagsu oprávněn pouze kvalifikovaný personál značkového servisu.
  • Kontrola elektrických charakteristik rozněcovače může být prováděna pouze speciálně vyškolenými pracovníky za použití vhodného materiálu.
  • Před vyřazením vozidla z provozu se obraťte na značkový servis kvůli odstranění plynového generátoru předpínačů a airbags.

Omezovač síly

Při určité úrovni intenzity čelního nárazu se tento mechanismus spustí, aby na únosnou míru omezil tlak bezpečnostního pásu na tělo.

Čelní airbagy řidiče a spolujezdce

Jsou instalovány u předních míst na straně řidiče a spolujezdce.
Symbol v dolní části předního skla znamená, že je tato výbava k dispozici (v závislosti na typu vozidla).

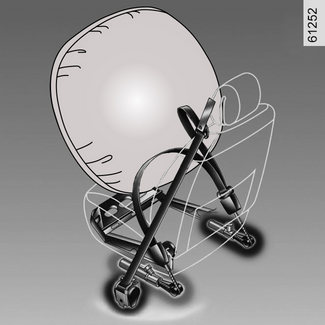

Každý systém airbag se skládá z:
  • airbag a vyvíječe plynu, které jsou instalovány na volantu (pro řidiče) a v palubní desce (pro spolujezdce);
  • ze skříňky elektroniky pro sledování systému řídicího elektrický rozněcovač vyvíječe plynu,
  • vzdálených snímačů;
  • kontrolky ve stropní konzoli 3:
    • rozsvícené, aktivované cestujícím airbag;
    • rozsvícené, vypnuté cestujícím airbag.
VAROVÁNÍ
Systém airbag využívá pyrotechnický princip. Tím se vysvětluje, proč se při nafukování airbagu vyvíjí teplo, uvolňuje kouř (což není známka propukajícího požáru) a ozve se detonace. Nafouknutí airbag, které musí být okamžité, může způsobit zranění na povrchu kůže nebo jiné nepříjemnosti.
Funkce
Systém je aktivován až po zapnutí zapalování vozidla.
Při prudkém nárazu se airbagsy rychle nafouknou. Tak se může utlumit náraz řidičova hrudníku nebo hlavy do volantu a u spolujezdce náraz do palubní desky. Po nárazu se ihned vyfouknou, aby nebránily opuštění vozidla.

Funkční problémy

Tato kontrolka se rozsvítí při nastartování motoru a poté zhasne přibližně po 65 sekundách.
Pokud se kontrolka při zapnutí zapalování nerozsvítí nebo pokud zůstává rozsvícena, signalizuje poruchu systému.
Kontaktujte co nejdříve značkový servis.
Až do vyřešení problému je bezpečnost ve vozidle snížena.
V následujících případech se aktivují předpínače nebo airbags.

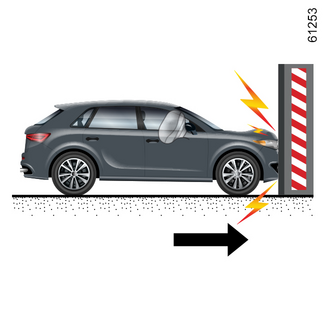

Při čelním nárazu na pevný (nedeformovatelný) povrch rychlostí 25 km/h nebo větší.

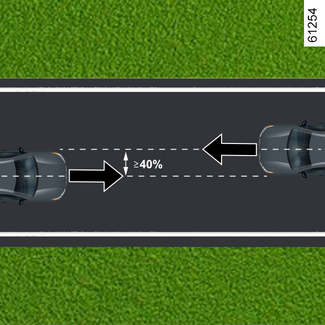

V případě čelního nárazu do jiného vozidla ekvivalentní nebo vyšší kategorie, s nárazovou plochou rovnou nebo větší než 40 %, kde rychlost obou vozidel je rovna nebo vyšší než 40 km/h.

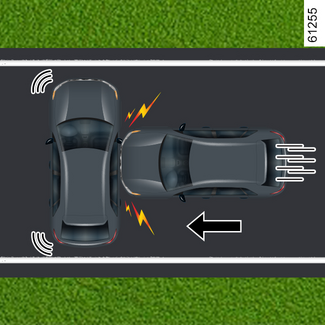

Při bočním nárazu do dalšího vozidla odpovídající nebo vyšší kategorie, je-li rychlost nárazu 50 km/h nebo více.

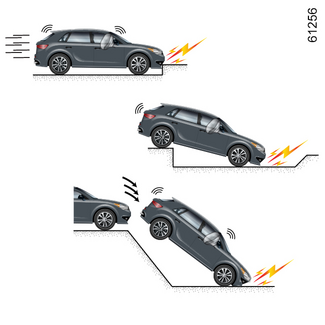

Předpínače nebo airbags se mohou uvést v činnost účinkem:
  • nárazem pod vozidlem (např. o chodníkový obrubník);
  • díry ve vozovce,
  • při pádu nebo tvrdém dopadu;
  • kameny;
  • ...

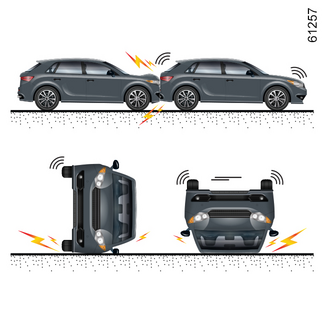

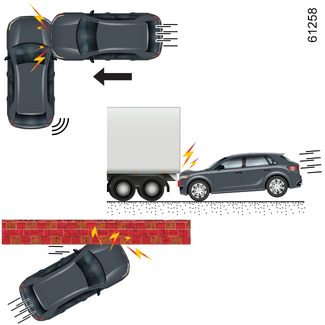

Předpínače nebo airbags se nemohou uvést v činnost účinkem:
  • při nárazu zezadu, jakkoli intenzivním;
  • převrácení vozidla;
  • bočním nárazu do přední nebo zadní části vozidla;
  • čelním nárazu pod zadní část nákladního vozidla;
  • čelní náraz do překážky s ostrým úhlem;
  • ...
Účelem všech následujících upozornění je zabránit překážkám v nafouknutí u aairbagpředejít těžkým zraněním způsobeným vymrštěním při jeho otevření.

Varování

VAROVÁNÍ
Varování související s řidičovým airbag
  • Neprovádějte žádné úpravy na volantu ani jeho vnitřním modulu.
  • Jakékoli zakrývání airbagu volantu je zakázáno.
  • Ke středové části volantu nepřipevňujte žádné předměty (odznak, logo, hodinky, držák telefonu apod.).
  • Demontáž volantu je zakázána (nevztahuje se na kvalifikované pracovníky autorizovaného servisu).
  • Neseďte příliš blízko volantu: seďte s mírně pokrčenými pažemi (viz „Seřízení polohy těla při řízení“ ). Tím získáte dostatečný prostor pro správné nafouknutí a účinek vaku.
Varování související se spolujezdcovým airbag
  • Nelepte ani neupevňujte žádné předměty (sponky, logo, hodiny, držák telefonu apod.) na palubní desku v oblasti airbag.
  • Nevkládejte nic mezi palubní desku a spolujezdce (zvíře, deštník, hůl, balíčky apod.).
  • Nepokládejte nohy na palubní desku nebo sedadlo, protože při takových polohách by mohlo dojít k vážným zraněním. Obecně udržujte veškeré části těla (kolena, ruce, hlavu atd.) v dostatečné vzdálenosti od palubní desky.
