Větrací otvory: výstupy vzduchu

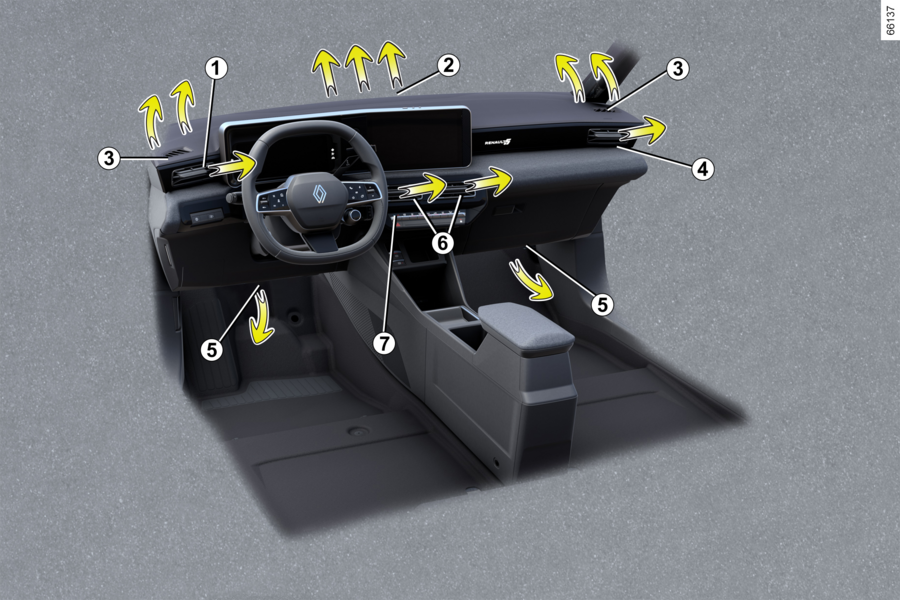

Výstupy vzduchu

1.
Větrací otvory na místě řidiče.
2.
Štěrbina pro odmlžování čelního skla.
3.
Štěrbina pro odmlžování bočního okna.
4.
Větrací otvory pro cestující.
5.
Výstupy topení do prostorů pro nohy vpředu.
6.
Střední větrací otvory.
7.
Ovládací panel

Větrací otvory 1 na místě řidiče

Nasměrování
Proud vzduchu můžete nasměrovat otočením větracího otvoru 1 pomocí jazýčku 8.
Zavření: posuňte páčku 8 směrem od volantu až za bod odporu.
Otevření: posuňte jazýček 8 směrem k volantu.

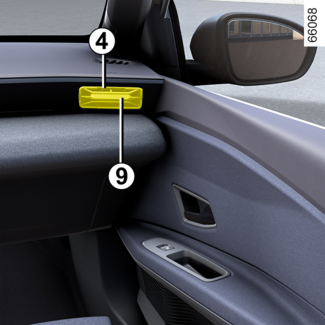

Větrací otvor 4 spolujezdce

Nasměrování
Proud vzduchu můžete nasměrovat otočením větracího otvoru 4 pomocí jazýčku 9.
Zavření: přesuňte jazýček 9 směrem ven od čelního panelu za bod odporu.
Otevření: posuňte kurzor 9 směrem dovnitř k čelnímu panelu.

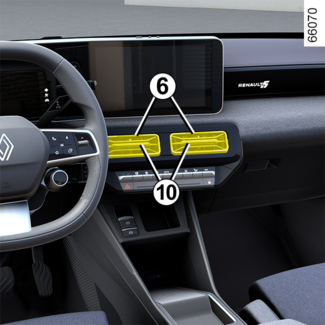

Střední větrací otvory 6

Nasměrování
Proud vzduchu můžete nasměrovat otočením větracích otvorů 6 pomocí jazýčků 10.
Zavření: posuňte kurzor 10 směrem dovnitř k čelnímu panelu.
Otevření: přesuňte jazýček 10 směrem ven od čelního panelu za bod odporu.
Tip
Neupevňujte žádné předměty na větrací otvory (např. držák telefonu).
Nebezpečí poškození.

Průtok vzduchu

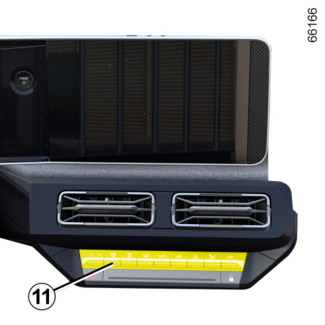

Chcete-li ovládat průtok vzduchu z větracích otvorů 1, 4 a 6, zatlačte nebo vytáhněte ovládací prvek 11 na požadovanou úroveň.
K odstraňování nepříjemných pachů ve vozidle používejte výhradně systémy, které jsou k tomu určené. Obraťte se na autorizovaný servis.
VAROVÁNÍ
Do ventilačního okruhu vozidla nic nevkládejte (například v případě nepříjemných pachů apod.).
Nebezpečí snížení funkčnosti nebo požáru.
