Nabíjení
Nabíjení

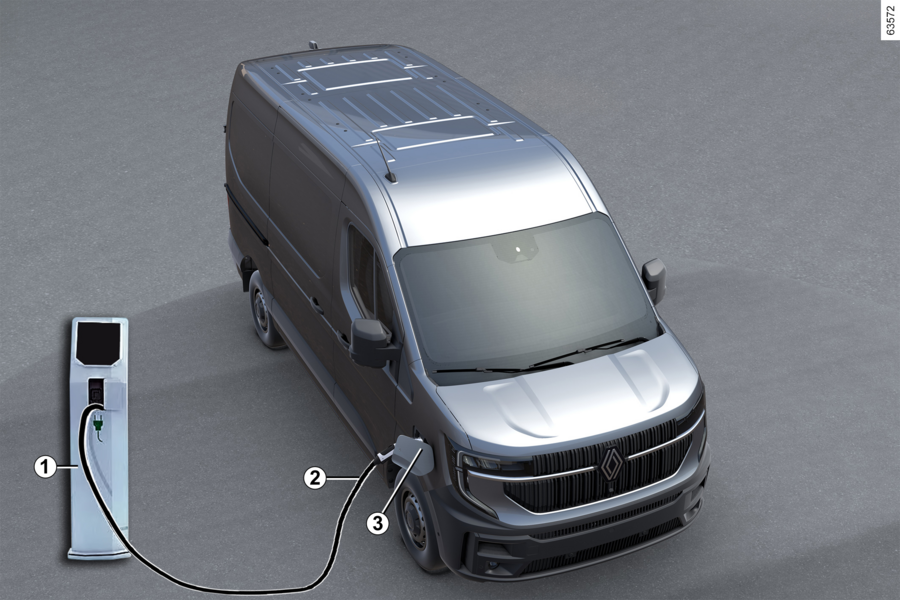

Schéma principu nabíjení
- 1
- Konkrétní síťová zásuvka nebo nabíjecí svorka
- 2
- Nabíjecí kabel
- 3
- Připojení elektrického nabíjení (strana spolujezdce)
Tip
Všechny otázky týkající se vybavení nezbytného pro nabíjení Vám zodpoví zástupce značky.
Důležitá doporučení pro nabíjení Vašeho vozidla
VAROVÁNÍ
Přečtěte si, prosím pozorně tyto rady. Nedodržení těchto rad může vést k nebezpečí vzniku požáru, vážných zranění nebo úrazů elektrickým proudem, které mohou
způsobit smrt.
Nabíjení
Během nabíjení vozidla na vozidle nic neprovádějte (mytí, zásahy do motoru apod.).
V případě výskytu vody, známek koroze nebo cizích těles v konektoru nabíjecího kabelu
nebo v zásuvce ve vozidle vozidlo nenabíjejte. Hrozí nebezpečí požáru.
Nesahejte rukou na kontakty kabelu, do domácí zásuvky nebo do zásuvky pro nabíjení
vozidla, ani do nich nestrkejte žádné předměty.
Nikdy nezapojujte nabíjecí kabel do adaptéru, rozdvojky nebo do prodlužovacího kabelu.
Je zakázáno k nabíjení používat generátorů.
Nedemontujte ani nemodifikujte zásuvku pro nabíjení vozidla ani nabíjecí kabel. Hrozí
nebezpečí požáru.
Nabíjecí systém během nabíjení nijak neupravujte ani do něj nezasahujte.
V případě nárazu, a to i mírného, do krytky nabíjení nebo záklopky, nechte tyto co
nejdříve zkontrolovat zástupcem značky.
Věnujte pozornost nabíjecí šňůře: Nešlapejte na ni, nenamáčejte ji do vody, netahejte
za ni, chraňte ji před nárazem atd.
Pravidelně kontrolujte, že je nabíjecí kabel v dobrém stavu.
V případě poškození nabíjecího kabelu (koroze, zhnědnutí, naříznutí apod.), jednotky
nebo zásuvky elektrického nabíjení vozidla tato zařízení nepoužívejte. Obraťte se
na zástupce značky, který Vám nabídne náhradní.
V případě, že se neaktivuje blokovací mechanismus krytky nabíjení nebo a odblokuje
se nabíjecí elektrická zásuvka vozidla, obraťte se na autorizovaného zástupce značky.

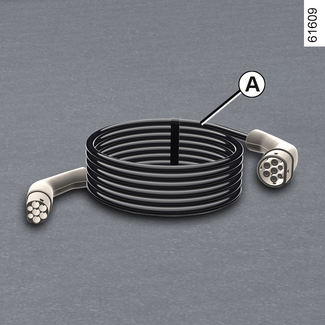

Nabíjecí kabel A
Tento kabel je specifický pro vaše vozidlo a je navržen pro připojení k síťovým zásuvkám
nebo veřejným terminálům za účelem standardního nabíjení hnacího akumulátoru.
Tip
Doporučujeme používat nabíjecí kabel, který umožní nabít hnací baterii zcela běžným
způsobem.
Tip
Před čištěním nabíjecího kabelu se ujistěte, že je kabel odpojen.
Kabel čistěte hadříkem mírně navlhčeným ve vodě.
Při čištění dbejte na to, aby se hadřík nedostal do kontaktu s konci kabelu (konektory,
nabíjecí kolíky), aby se tak předešlo riziku koroze.

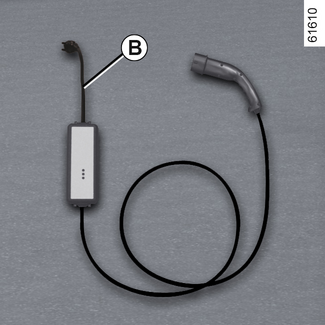

Nabíjecí kabel B
Tento kabel lze použít pro:
- při běžném používání do zásuvky používané pouze pro vozidlo (nabíjení 14 A / 16 A);
- příležitostné nabíjení z domácí zásuvky, např. pokud nejste doma (nabíjení proudem 8 A).
Ve všech případech musí být zásuvky namontovány tak, jak je uvedeno v návodu k použití
dodávaném s nabíjecím kabelem B.
Ve všech případech si pozorně prostudujte pokyny k použití nabíjecího kabelu B.
Tip
Nenechávejte nikdy ve skříňce volně zavěšený kabel. Kabel zavěste pomocí háčků C.

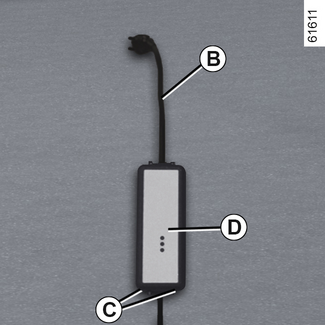

Tip
Pokud v průběhu nabíjení dojde k poruše (na stanici D se rozsvítí červená kontrolka), okamžitě nabíjení zastavte. Více informací naleznete
v pokynech pro použití kabelu.
Důležitá doporučení pro nabíjení Vašeho vozidla
VAROVÁNÍ
Důležitá doporučení pro nabíjení Vašeho vozidla
Přečtěte si, prosím pozorně tyto rady. Nedodržení těchto rad může vést k nebezpečí vzniku požáru, vážných zranění nebo úrazů elektrickým proudem, které mohou
způsobit smrt.
Výběr nabíjecího kabelu
Běžné nabíjecí kabely, které se dodávají společně s vozidlem, jsou navržené výhradně
pro tento typ vozidla. Kabel je navržen tak, aby chránil uživatele před možným smrtelným
úrazem elektrickým proudem a s ním souvisejícím nebezpečím požáru.
Nepoužívejte s nabíjecími kabely předchozích vozidel, které nejsou k danému použití
přizpůsobeny.
Z bezpečnostních důvodů je přísně zakázáno používat jiný nabíjecí kabel než ten, který
doporučuje výrobce. Nedodržením těchto pokynů se vystavujete nebezpečí vzniku požáru
či nebezpečí možného smrtelného poranění elektrickým proudem. Informace o tom, který
nabíjecí kabel se hodí pro vaše vozidlo, získáte ve značkovém servisu.
Použití nabíjecího kabelu B
Pečlivě si přečtěte pokyny dodané s nabíjecím kabelem. Dozvíte se v nich o bezpečnostních
opatřeních, která je nezbytné při používání výrobku dodržovat. V pokynech jsou také
uvedeny technické parametry, které je nutné dodržet při montáži nabíjecí zásuvky.
Způsob instalace
Nabíjecí zásuvka
Konkrétní síťovou zásuvku si nechte nainstalovat odborníkem.
V případě domácího nabíjení
Nechejte kvalifikovaného odborníka zkontrolovat, zda všechny zásuvky, ke kterým připojujete
nabíjecí kabel, odpovídají normám a předpisům platným v příslušné zemi a zda vyhovují
specifikacím popsaným v informacích v části „Napájecí systémy“.
Napájecí systémy
Používejte pouze nabíjecí terminály, které odpovídají normě IEC 61851-1, a připojovací
body chráněné:
- zařízením na reziduální proud o 30 mA specifickým pro použitou zásuvku;
- zařízením nadproudové ochrany;
- ochranou proti přepětí způsobenému bleskem na exponovaných místech (IEC 62305-4);
- Uzemnění, které odpovídá normám příslušné země.
Typy nabíjení, které vyhovují evropským normám

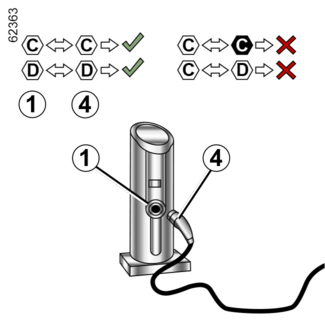

Střídavý proud (AC)
V případě, že je tento údaj uveden na krytce nabíjení vozidla, postupujte dle pokynů
uvedených níže.
Před připojením nabíjecího kabelu zkontrolujte, zda:
- barva a jedno z písmen na vstupní zástrčce 1 odpovídají barvě a jednomu z písmen na konci 4 kabelu;
- barva a jedno z písmen na vstupní zástrčce 3 odpovídají barvě a jednomu z písmen na konci 5 kabelu.
Štítky
Typ nabíjení | Střídavý proud (AC) | |||
Připojení | Nabíjecí svorka 1 / Nabíjecí kabel 4 | Vozidlo 3 /Nabíjecí kabel 5 | ||
Typy nabíjení, které vyhovují evropským normám (ve všech ostatních případech se poraďte s autorizovaným prodejcem).
|  |  |  |  |

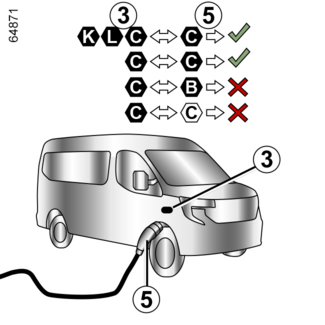

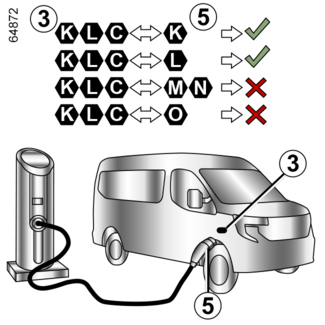

Stejnosměrný proud (DC)
V případě, že je tento údaj uveden na krytce nabíjení vozidla, postupujte dle pokynů
uvedených níže.
Před připojením nabíjecího kabelu se ujistěte, že barva a jedno z písmen na vstupní
zástrčce 3 odpovídají barvě a jednomu z písmen na konci 5 nabíjecího kabelu.
Štítky
Typ nabíjení | Stejnosměrný proud (DC) | ||||
Připojení | Vozidlo 3/nabíjecí kabel5 | ||||
Typy nabíjení, které vyhovují evropským normám (ve všech ostatních případech se poraďte s autorizovaným prodejcem).
|  |  |  |  |  |

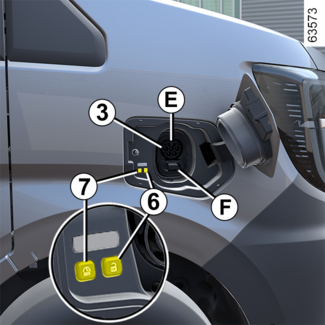

Elektrická přípojka 3
Poznámka: V případě zasněžení smeťte sníh ze zásuvky nabíjení vozidla na straně spolujezdce,
než kabel připojíte nebo odpojíte.
Vniknutí sněhu totiž může zablokovat vložení zástrčky nabíjecího kabelu.
Vozidlo je vybaveno dvěma nabíjecími zásuvkami umístěnými na straně spolujezdce v přední
části vozidla:
- zásuvka E pro nabíjení do 22 kW;
- zásuvka F pro rychlé nabíjení (podle typu vozidla).
Uvnitř příklopu nabíjení je také jedno nebo dvě tlačítka (v závislosti na vozidle):
- tlačítko 6
odemyká nabíjecí kabel;
- v závislosti na typu vozidla lze tlačítko 7
použít k aktivaci okamžitého nabíjení vozidla.
Opatření
Pro každodenní použití se doporučuje nabít vozidlo na 80 %, aby se prodloužila životnost
PROGRAMOVÁNÍ NABÍJENÍ akumulátoru.
Nenabíjejte ani neparkujte vozidlo v extrémních teplotních podmínkách (horko nebo
zima).
V krajních podmínkách může spuštění nabíjení trvat i několik minut (čas, který hnací
baterie potřebuje k tomu, aby zchladla nebo se zahřála).
Pokud vozidlo stálo déle než sedm dní v prostředí s teplotou nižší než cca −25 °C,
nemusí se nabití trakčního akumulátoru zdařit.
Pokud vozidlo stálo déle než tři měsíce a úroveň nabití akumulátoru se po celou tuto
dobu blížila nule, nemusí se nabití akumulátoru zdařit.
Dostupná hladina nabití závisí na teplotě akumulátoru. Mezi zastavením a opětovným
nastartováním vozidla proto můžete zaznamenat rozdíl, je-li akumulátor studený nebo
teplý.
Životnost hnacího akumulátoru zachováte, nebudete-li vozidlo s vysokou úrovní nabití
akumulátoru nechávat odstavené déle než jeden měsíc – zvláště v období s velmi vysokými
teplotami.
Upřednostňujte nabíjení hnacího akumulátoru po jízdě a/nebo na temperovaném místě.
V opačném případě může nabíjení trvat déle nebo může být nemožné.
Je vhodné dobíjet vozidlo po jízdě, pokud je nízká hladina nabití (< 25 %) a teplota
je pod nulou.
Doporučení
- Při horkém počasí upřednostňujte parkování a nabíjení vozidla na stinném/krytém místě;
- nabíjení je možné, když prší nebo sněží.
- zapnutá klimatizace prodlužuje dobu požadovanou pro nabití vozidla.

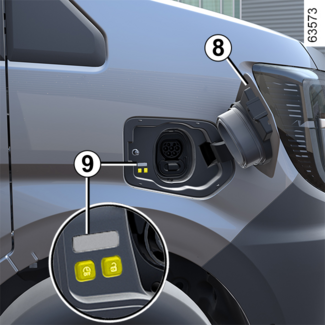

Nabíjení hnacího akumulátoru
Při stojícím vozidle a vypnutém zapalování:
- použijte nabíjecí kabel 2 umístěný v úložném prostoru zavazadlového prostoru vozidla;

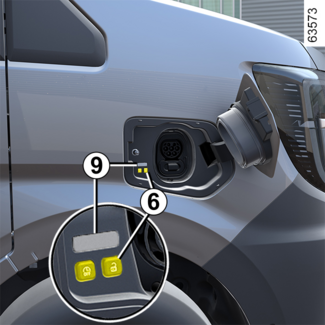

- stiskněte krytku nabíjení 8, abyste ji odemkli. Varovná kontrolka 9 se rozsvítí bíle;
- připojte konec přívodního kabelu k napájecímu zdroji;

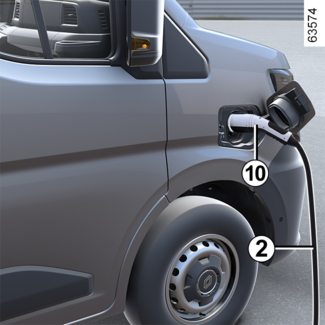

- uchopte madlo 10;
- Připojte kabel k vozidlu. Kontrolka 9 bliká bíle.
Tip
Nepoužívejte při dobíjení vozidla krytku nabíjení 8 k zavěšení nabíjecího kabelu 2.
Tip
Pokud jste právě přijali aktualizaci systému prostřednictvím multimediálního systému,
bude nabíjení trakčního akumulátoru odloženo nebo zrušeno.
Před připojením nabíjecího kabelu k vozidlu vyčkejte na dokončení aktualizace. Další
informace o aktualizacích systému naleznete v uživatelské příručce multimediálního
zařízení.
- Poté, co zaslechnete cvaknutí, ověřte, že je nabíjecí kabel správně zapojen. Provedete to lehkým zatažením za madlo 10;
- v závislosti na vozidle, pokud jste naprogramovali odložené nabíjení a přejete si nabíjení ihned spustit, stiskněte tlačítko 7 pro zahájení nabíjení.
Nabíjecí kabel se v konektoru vozidla automaticky zamkne. To znemožňuje odpojení kabelu
z vozidla.
Tip
Při rychlém nabíjení vozidla (DC), nesmí překročit délka nabíjecího kabelu mezi vozidlem a nabíjecím terminálem délku
30 metrů.
V případě pochybností o délce kabelu se obraťte na vlastníka nabíjecího terminálu
(DC).
Tip
Ujistěte se, že je nabíjecí kabel plně rozvinutý. Omezíte tak jeho zahřívání.
VAROVÁNÍ
Nepoužívejte prodlužovačku, rozdvojku ani adaptér.
Hrozí nebezpečí požáru.
Kontrolka 9 během nabíjení bliká modře.
Když začne nabíjení, na přístrojové desce se zobrazují následující údaje:

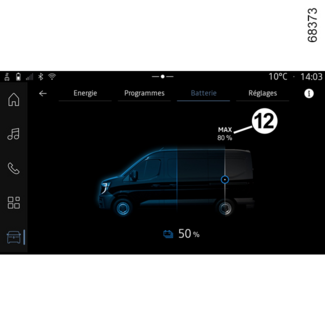

- kontrolka hladiny nabití akumulátoru 12;
Tip
Doba nabíjení hnacího akumulátoru závisí na množství energie, která v akumulátoru
zůstala, a na výkonu nabíjecího terminálu. Údaje se zobrazují během nabíjení na přístrojové
desce DISPLEJE A UKAZATELE.
Poznámka: za určitých podmínek může být skutečná doba nabíjení delší než doba zobrazená na
přístrojové desce. Závisí to na::
- kvalitě elektrické sítě,
- počáteční úrovni nabití,
- vnější teplotě, které může být příliš nízká;
- ...
V případě problému s nabíjecím kabelem jej doporučujeme nahradit kabelem, který odpovídá
původnímu kabelu. Obraťte se na autorizovaný servis.
- rychlost nabíjení akumulátoru,
- odhad zbývající doby nabíjení (tento údaj se po překročení cca 95 % úrovně nabití akumulátoru již nezobrazuje);
- varovná kontrolka
indikující, že je vozidlo připojeno k elektrické síti,
- dojezdová vzdálenost vozidla bude záviset na úrovni nabití.
Zobrazení na přístrojové desce po několika vteřinách zmizí. Znovu se na přístrojové
desce zobrazí při otevření dveří.
Po dokončení nabíjení se trvale rozsvítí zelená kontrolka 9.
Není nutné čekat s nabíjením vozidla do chvíle, kdy bude vybité na rezervu.
Funkční problémy
Pokud kontrolka 9 svítí nepřetržitě červeně, kontaktujte autorizovaný servis.
Bezpečnostní opatření, na něž je třeba dbát při odpojení napájení
- Stiskněte tlačítko 6 nebo stiskněte a podržte tlačítko pro odemykání dveří na klíči, abyste uvolnili nabíjecí kabel vozidla,
- uchopte madlo 10;
Tip
Při odpojování je nezbytně nutné dodržovat pořadí jednotlivých kroků!
- odpojte nabíjecí kabel 2 od vozidla;
- zavřete krytku nabíjení 8 a zajistěte ji zavřením a zatlačením;
- odpojte kabel 2 od zdroje napájení 1;
- uložte kabel 2.
Poznámka: bezprostředně po ukončení dlouhého nabíjení trakčního akumulátoru může být nabíjecí
kabel horký. K manipulaci použijte madel.
Tip
Po stisknutí tlačítka pro uvolnění nabíjecího kabelu budete mít asi 30 sekund na jeho
odpojení, než bude znovu uzamčen.

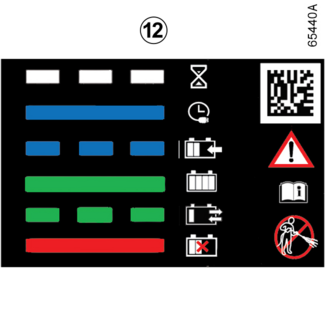

Štítek 12
Štítek 12 umístěný na krytce nabíjení 8 poskytuje informace o nabíjení v závislosti na stavu varovné kontrolky 9:
- když bliká bílou barvou, znamená to, že je kabel připojen k vozidlu a systém provádí kontrolu;
- když bliká modře, znamená to, že probíhá nabíjení;
- když svítí nepřetržitě modře, znamená to, že je aktivováno programování nabíjení;
- když svítí nepřetržitě zeleně, znamená to, že je vozidlo plně nabité;
- pokud svítí nepřetržitě červeně, znamená to provozní poruchu.
Štítek 12 umístěný na pravé straně vám připomene následující pokyny:
- nemyjte krytku nabíjení vysokotlakým proudem vody;
- se stojícím vozidlem můžete otevřít ventil a nabíjecí krytku;
- za jízdy vozidla musí být ventil a krytka nabíjení uzavřeny;
- otevřete krytku pro připojení nabíjecího kabelu;
- po odpojení krytku znovu zavřete;
- připojte kabel k domácí zásuvce či nabíjecímu terminálu se střídavým proudem nebo k rychlonabíjecímu terminálu;
- další informace o nabíjení najdete v uživatelské příručce k vozidlu.
