Nádrž na činidlo
Nádrž na činidlo
Plnění nádrže činidlem
Zajistěte soulad s předpisy, které platí ve vaší zemi.
Je třeba zdůraznit, že nedodržování platných předpisů může mít za následek postihy
vůči majiteli vozidla.
Funkční princip
Činidlo je určeno pro vznětové motory vybavené systémem SCR (selektivní katalytické redukce).
Použití činidla snižuje množství oxidů dusíku ve výfukových plynech.
Spotřeba činidla při skutečném používání závisí na podmínkách používání vozidla, na
výbavě a stylu jízdy řidiče.
Kvalita činidel
Používejte pouze činidla, která odpovídají normě ISO 22241 a jsou v souladu se značením na klapce plnicího hrdla nádrže.
Naplnění
Užitečný objem palivové nádrže: přibližně 22 litrů.

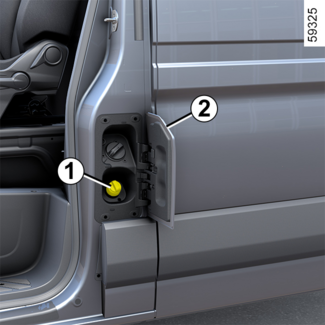

Při vypnutém zapalování otevřete dveře řidiče, abyste otevřeli klapku 2. Uvolněte víko 1.
Poznámka: je-li teplota nádrže vysoká, mohou z uzávěru unikat páry hydroxidu amonného.
Tip
Nádrž vozidla plňte ve vodorovné poloze. Doporučuje se naplnit nádrž zcela.
Tip
VAROVÁNÍ
pokud se zobrazí zpráva „XXX km (XXX mil)“ do uzamčení, naplňte nádrž na AdBlue a postupujte
podle pokynů k plnění.
Nebezpečí znehybnění vozidla.
VAROVÁNÍ
Plnicí uzávěr: je specifický.
Pokud jej budete muset vyměnit, ujistěte se, že je stejný jako původní uzávěr. Obraťte
se na autorizovaný servis. Oblast tankování nemyjte vysokotlakým čisticím zařízením.
Pokyny ohledně použití
Nádrž lze naplnit u čerpací stanice. V ostatních případech je nutné si přečíst informace
uvedené na nádobce činidla (např. plechovce nebo láhvi).
Při plnění zacházejte s činidlem opatrně, jelikož může poškodit oděv, obuv, karoserii atd.
Pokud činidlo přeteče nebo kontaminuje lak, rychle zasaženou oblast vyčistěte velkým
množstvím studené vody a měkkým hadříkem.
Poznámka: Pokud kapalné činidlo zkrystalizuje, použijte měkkou houbu.
VAROVÁNÍ
Činidlo nesmí zasáhnout oči ani kůži. Pokud by k takovému styku došlo, důkladně opláchněte
postižené místo proudem čisté vody. V případě potřeby vyhledejte lékaře.
Za extrémně chladného počasí
V mrazivých povětrnostních podmínkách je třeba nádržku doplnit ihned, jakmile se na přístrojové desce zobrazí varovná kontrolka
a zpráva DOPLŇTE ADBLUE PŘED UJETÍM 1 500 km nebo (podle vybavení vozidla) „Doplnit Adblue před 1200 km“.
a zpráva DOPLŇTE ADBLUE PŘED UJETÍM 1 500 km nebo (podle vybavení vozidla) „Doplnit Adblue před 1200 km“.
Zvláštní případy
Činidlo zamrzá při teplotě přibližně pod −10 °C.
Je-li nezbytné doplnění nebo naplnění činidla (svítí ):
):- zaparkujte vozidlo v teplejší oblasti (teplota by měla být vyšší než přibližně -10 °C);
- nepokoušejte se provádět doplnění, dokud je tekutina ve zmrzlém stavu;
- počkejte na obnovení kapalného stavu činidla (návrat do tohoto stavu bude trvat přibližně osm hodin);
- proveďte doplnění nebo naplnění činidla.
Poznámka: není-li možno použít uvedený postup, svěřte doplnění nebo opětovné naplnění činidla
akreditovanému odbornému pracovišti.
Je-li vozidlo v provozu při teplotách, které jsou nižší než přibližně -20°C, na přístrojové desce se rozsvítí varovné kontrolky
a doprovázené zobrazením zprávy „Zkontrolovat vstřikování”. V tomto případě se nemusí nezbytně jednat o poruchu, nýbrž o stav související se
zmrznutím kapaliny.
a doprovázené zobrazením zprávy „Zkontrolovat vstřikování”. V tomto případě se nemusí nezbytně jednat o poruchu, nýbrž o stav související se
zmrznutím kapaliny.
Za těchto podmínek se řiďte výše uvedenými pokyny. Kapalinu prozatím nedoplňujte a
po obnovení kapalného stavu činidla obsaženého v nádrži zkuste znovu spustit motor
vozidla.
Pokud se varovné kontrolky opět rozsvítí a zpráva se nadále zobrazuje, jedná se o
jinou příčinu. Obraťte se co nejdříve na autorizovaný servis.
Tip
Po naplnění nádrže na činidlo zkontrolujte, zda jsou uzávěr a klapka zavřené, spusťte
motor a VYČKEJTE 10 sekund se stojícím vozidlem a motorem spuštěným, než se znovu rozjedete.
Pokud tak neučiníte, bude naplnění nádrže automaticky detekováno až po několika desítkách
minut jízdy.
Dokud systém naplnění nádrže nezaregistruje, bude se stále zobrazovat hlášení „Doplňte
AdBlue“ a varovné kontrolky budou svítit.
VAROVÁNÍ
Na žádné části systému není povoleno provádět jakékoli zásahy. Práce na systému smějí
provádět pouze kvalifikovaní zaměstnanci sítě značky, aby se předešlo poškození.
Upozornění se zprávou na displeji na přístrojové desce

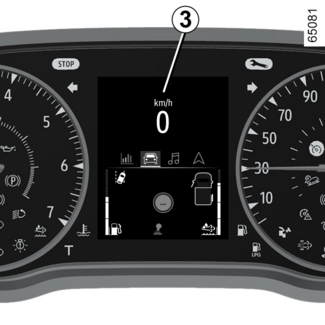

Podle vybavení vozidla se kontrolky a zprávy na přístrojové desce 3 zobrazují podle odhadovaného dojezdu se zbývajícím činidlem.
V závislosti na způsobu jízdy vozidla se před snížením údaje ukazatele hladiny činidla na přístrojové desce na minimum může
zobrazit hlášeníDISPLEJE A UKAZATELE.
Údržba / dojezd
Informace zobrazené na přístrojové desce může doprovázet zvukový signál.
Kontrolky | Zprávy | Co dělat |
- | „Hladina AdBlue dostatečná“ (podle vybavení vozidla)
| - |
- | « Doplnit AdBlue před 2400 km »
| Pokud se zpráva zobrazí při zapnutí zapalování, zbývající dojezdová vzdálenost je
méně než 2 400 km.
Doplňte do nádrže činidlo nebo si je nechejte doplnit v autorizovaném servisu.
|
Rozsvítí se kontrolka .
| „Doplňte AdBlue před ujetím 1 500 km“ nebo podle vybavení vozidla „Doplnit Adblue před 1200 km“
| Pokud se při zapnutí zapalování zobrazí toto hlášení, zbývá dojezd mezi 1 500 km a 1 000 km nebo, v závislosti na typu vozidla, zbývá dojezd mezi 1 200 km
a 800 km. Doplňte do nádrže činidlo nebo si je nechejte doplnit v autorizovaném servisu.
|
Rozsvítí se kontrolka .
| „XXX km do uzamčení, doplňte AdBlue“ | Zpráva se zobrazí při zapnutí zapalování a opakuje se:
Nádrž na činidlo co nejdříve naplňte nebo ji nechte naplnit resp. doplnit v autorizovaném servisu.
|
| podle typu vozidla bliká nebo se rozsvítí.
| „0 km do uzamčení, doplňte AdBlue“ | Motor nelze spustit. Aby bylo možno motor znovu nastartovat, musíte nádrž na činidlo doplnit sami. |
Poruchy systému
Rozsvícení popsaných kontrolek může být doprovázeno zvukovým signálem.
Kontrolky | Zpráva | Hodnoty |
Kontrolky a svítí.
| « Zkontrolovat emisní systém »
« Zkontrolovat kvalitu AdBlue »
« Zkontrolovat vstřik. AdBlue »
| Indikuje poruchu v systému. Obraťte se co nejdříve na autorizovaný servis. |
Kontrolky a svítí.
| „XXX km do uzamčení řízení emisí“ | Toto signalizuje poruchu systému a skutečnost, že zbývá dojezd kratší než 1 000 km nebo, v závislosti typu vozidla, kratší než 800 km do okamžiku,
kdy již nebude možné vozidlo znovu nastartovat.
Toto upozornění se opakuje:
Obraťte se co nejdříve na autorizovaný servis. |
Kontrolky a svítí.
| „0 km do uzamčení řízení emisí.“ | Indikuje, že po vypnutí zapalování nebude možné vozidlo znovu nastartovat. Kontaktujte autorizovaný servis.
|
Upozornění bez zprávy na přístrojové desce
Podle vybavení vozidla se varovná kontrolka zobrazí podle hladiny činidla indikované
měřidlem 4 na přístrojové desce.
Údržba / dojezd
Ukazatel hladiny | Varování | Co dělat |
Dojezd A | - | - |
Dojezd B |
Rozsvítí se kontrolka .
| Naplňte nebo doplňte nádrž na činidlo, nebo ji nechte naplnit resp. doplnit v autorizovaném
servisu.
|
Dojezd C |
Kontrolka bliká několik sekund po spuštění varování a při každém zapnutí zapalování, poté zůstane
svítit.
| |
Dojezd D |
Kontrolka bliká několik sekund po spuštění varování a při každém zapnutí zapalování, poté zůstane
svítit. Je doprovázena zvukovými signály.
| Nedostatečný výkon motoru. Je třeba co nejdříve nádrž na činidlo doplnit, resp. nechat doplnit v autorizovaném
servisu.
|
Při úrovni E | Prázdná nádrž.
Kontrolka bliká a zároveň zní zvukové signály.
| V tomto případě bude rychlost vozidla po následujícím vypnutí/spuštění motoru omezena na přibližně 20 km/h, dokud nádrž na činidlo nenaplníte nebo nenecháte naplnit v autorizovaném servisu.
|
Poruchy systému
Rozsvícení popsaných kontrolek může být doprovázeno zvukovým signálem.
Kontrolky | Zpráva | Hodnoty |
Rozsvítí se kontrolky a .
| „Zkontrolujte systém odstraňování emisí“
| Indikuje poruchu v systému. Obraťte se co nejdříve na autorizovaný servis. |
Kontrolky a blikají při spuštění motoru, poté zůstanou svítit.
| - | Indikuje poruchu systému s nedostatečným výkonem motoru. Obraťte se co nejdříve na autorizovaný servis.
|
| bliká a rozsvítí se .
| - | Indikuje poruchu v systému. V tomto případě bude rychlost vozidla po příštím vypnutí/spuštění motoru omezena na zhruba 20 km/h. Obraťte se co nejdříve na autorizovaný servis.
|
