Vnitřní osvětlení: výměna žárovek
Vnitřní osvětlení: výměna žárovek

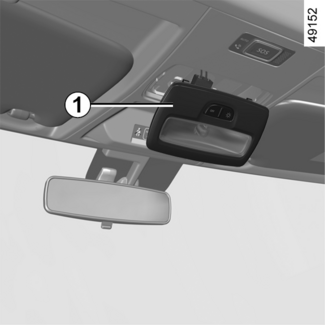

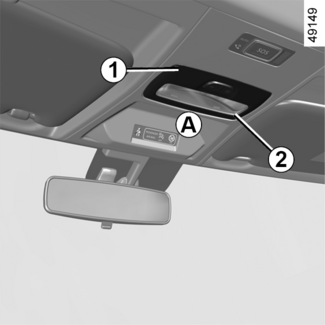

Přední stropní osvětlení 1
- Odepněte čočku 2 (například plochým šroubovákem) umístěnou v místě A,

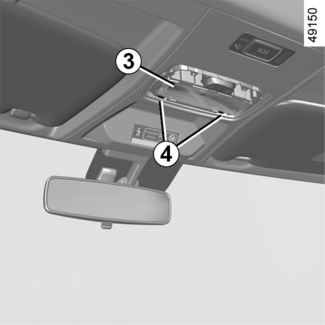

- odepněte objímku žárovky 3 pomocí jazýčků 4,
- vyjměte příslušnou žárovku.
Typ žárovky 5: W5W.
Zpětná montáž
- Zajistěte čočku 2 do objímky žárovky 3,
- zajistěte ji do stropního svítidla 1 tak, aby se ozvalo cvaknutí,
- Zkontrolujte, zda je vnitřní osvětlení správně umístěné a zaklapnuté.
VAROVÁNÍ
Žárovky jsou pod tlakem a mohou během výměny prasknout.
Nebezpečí úrazu.

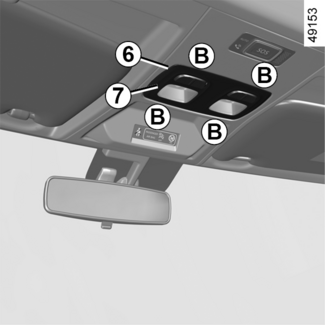

Přední bodová světla na čtení 6
(podle typu vozidla)
- Odepněte čočku 7 (pomocí nástroje jako je plochý šroubovák) umístěnou v B;

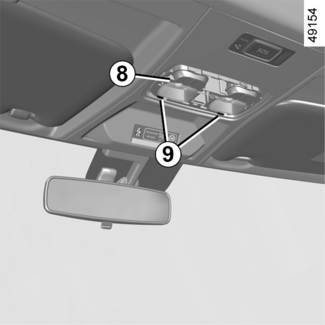

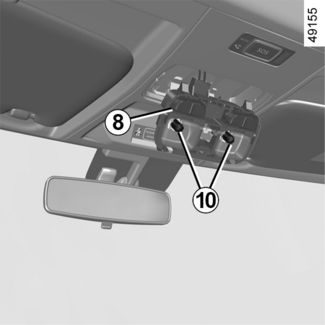

- odepněte objímku žárovky 8 pomocí jazýčků 9,
- vyjměte příslušnou žárovku.
Typ žárovky 10: W5W.
Zpětná montáž
- Zajistěte čočku 7 do objímky žárovky 8,

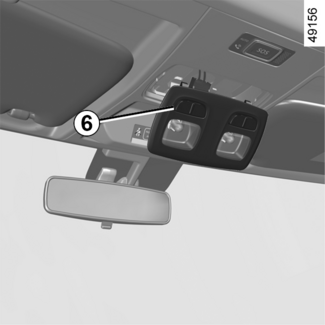

- upevněte blok bodového světla na čtení 6, dokud se neozve zaklapnutí;
- Ujistěte se, že je blok bodových světel správně umístěný a zaklapnutý.

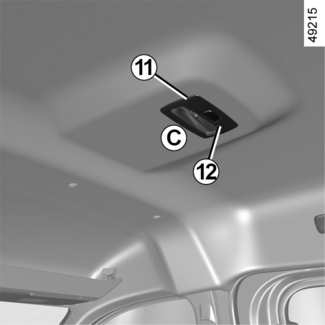

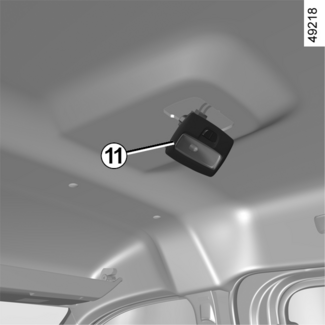

Zadní bodové světlo na čtení 11
(podle typu vozidla)
- Odepněte čočku 12 (například plochým šroubovákem) umístěnou v místě C,

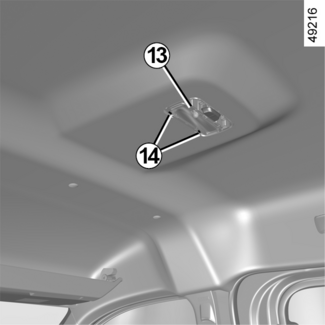

- odepněte objímku žárovky 13 pomocí jazýčků 14,
- vyjměte příslušnou žárovku.

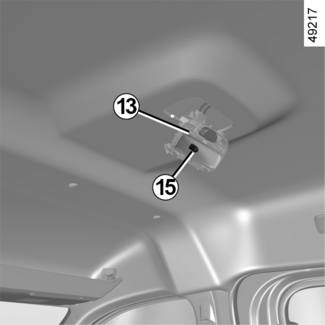

Typ žárovky 15: W5W.
Zpětná montáž
- Zajistěte čočku 12 do objímky žárovky 13,
- zacvakněte jednotku bodového světla na čtení 11, dokud neuslyšíte cvaknutí,
- Ujistěte se, že je blok bodových světel správně umístěný a zaklapnutý.

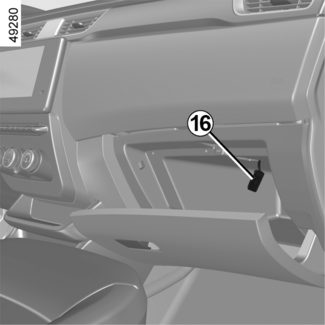

Svítidlo odkládací schránky 16
(podle typu vozidla)
Uvolněte světlo 16 nástrojem, jako je plochý šroubovák, přičemž zatlačte na jazýček 17, aby se svítidlo překlopilo směrem dovnitř.
Uvolněte příslušnou žárovku.
Typ žárovky:W5W.

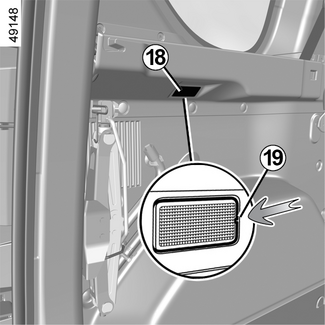

Osvětlení zavazadlového prostoru 18
Uvolněte světlo 18 nástrojem, jako je plochý šroubovák, přičemž zatlačte na jazýček 19, aby se svítidlo překlopilo směrem dovnitř do zavazadlového prostoru.
Uvolněte příslušnou žárovku.

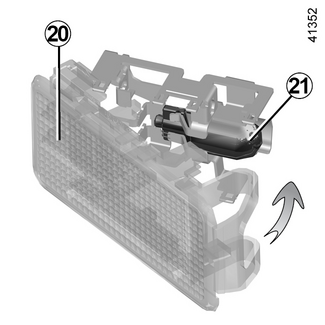

Uvolněte čočku 20 pro přístup k žárovce 21.
Typ žárovky 21: W5W.

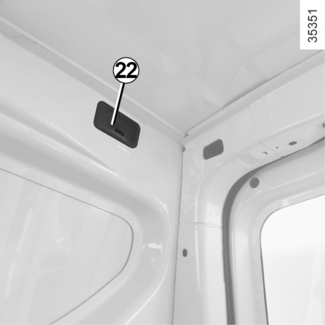

Kontrolka LED 22
Obraťte se na autorizovaný servis.
