Couvací kamera

Funkce

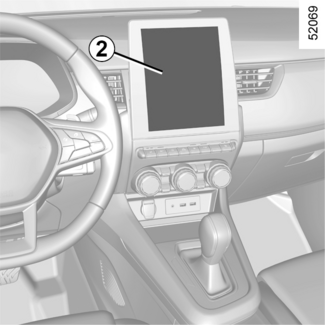

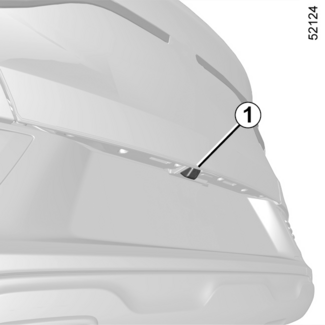

Při zařazení zpátečky zobrazí kamera 1 umístěná na dveřích zavazadlového prostoru na multimediálním displeji 2 pohled na okolí zadní části vozidla spolu s jednou nebo dvěma vodicími čarami 3 a 4 (pohyblivá a pevná).
Tento systém ke svému fungování používá několik vodicích čar (mobilní pro dráhu a pevné pro vzdálenost). Pokud se dostanete do červené zóny, sledujte pro přesné vyměření zobrazení nárazníku.

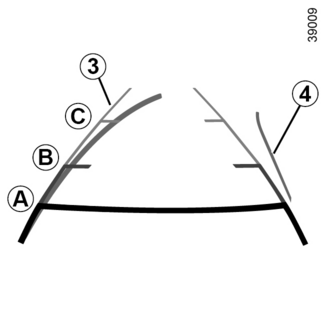

Pevné vodicí čáry 3
Pevná prostorová křivka se skládá z barevných značek A, B a C vyznačujících vzdálenost za vozidlem:
  • A (červená) asi 30 centimetrů od vozidla,
  • B (žlutá) asi 70 centimetrů od vozidla,
  • C (zelená) asi 150 centimetrů od vozidla.
Tato křivka zůstává nehybná a vyznačuje dráhu vozidla s přímo natočenými koly.
Dynamické vodicí čáry 4:
Zobrazí se modře na multimediální obrazovce 2. Vyznačuje dráhu vozidla podle natočení volantu.

Zvláštnost

Kamera nesmí být zakryta (nečistotami, blátem, sněhem, zkondenzovanou vlhkostí atd.).

Nastavení

Při spuštěném motoru lze na multimediální obrazovce 2 přidat nebo odebrat vodicí křivky a upravit nastavení obrazu kamery (jas, kontrast atd.). Více informací najdete v uživatelské příručce multimediálního zařízení.

Funkční problémy

Pokud při zařazení zpátečky systém detekuje provozní poruchu, multimediální obrazovka 2 dočasně zčerná.
Může to být způsobeno závadou, která má vliv na kameru nebo obrazovku (zřetelnost, fixace obrazu, opoždění komunikace atd.).
Pokud obrazovka zůstává černá, obraťte se na autorizovaného prodejce.
VAROVÁNÍ
Tato funkce je dodatečnou pomůckou. V žádném případě tedy nesmí vést ke snížení ostražitosti ani odpovědnosti.
Řidič musí být při jízdě vždy připraven na náhlé události. Při manévrování se vždy ujistěte, že v mrtvém úhlu nejsou skryté malé, úzké, případně pohyblivé překážky (např. dítě, zvíře, kočárek, jízdní kolo, kámen, stojan apod.).
Tip
Obraz na displeji je převrácený jako ve zpětném zrcátku.
Obrysy představují projekci na na vodorovný povrch. Proto je ignorujte, pokud se promítnou na svislý objekt nebo na objekt na zemi.
Objekty zobrazené u okraje displeje mohou být deformovány.
Příliš silné světlo (sníh, vozidlo na slunci, apod.) může narušit obraz kamery.
Je-li zavazadlový prostor otevřený nebo nesprávně zavřený, zobrazí se zpráva „VAROVÁNÍ: Otevřené dveře zavazadlového prostoru“ a obraz couvací kamery může zmizet.

Rozdíl mezi předpokládanou vzdáleností a skutečnou vzdáleností

Couvání směrem k prudkému svahu
Pevné vodicí čáry 3 udávají vzdálenosti blíže, než ve skutečnosti jsou.
Objekty zobrazované na obrazovce jsou ve skutečnosti dále na svahu.
Pokud se na obrazovce například zobrazí objekt ve vzdálenosti D, skutečná vzdálenost objektu bude činit E.

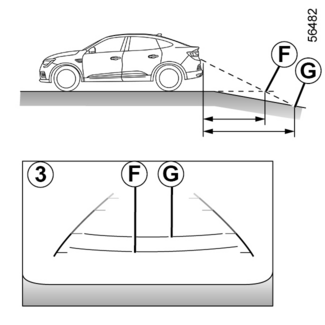

Couvání směrem k prudkému svahu dolů
Pevné vodicí čáry 3 udávají vzdálenosti dále, než ve skutečnosti jsou.
Objekty zobrazené na obrazovce jsou tedy ve skutečnosti blíže na svahu.
Pokud se na obrazovce například zobrazí objekt ve vzdálenosti G, skutečná vzdálenost objektu bude činit F.
Couvání k vyčnívajícímu předmětu
Poloha H se na obrazovce jeví vzdálenější než poloha J. Poloha H je však ve stejné vzdálenosti jako poloha K.
Trajektorie naznačená pevnými a mobilními vodicími čárami nebere v úvahu výšku předmětu. Hrozí tedy nebezpečí, že může nastat kolize vozidla s objektem při couvání do polohy K.
