Upevnění pomocí systému ISOFIX

  • 1
  • 2
  • 3
  • 4
  • 5

Upevnění pomocí systému ISOFIX

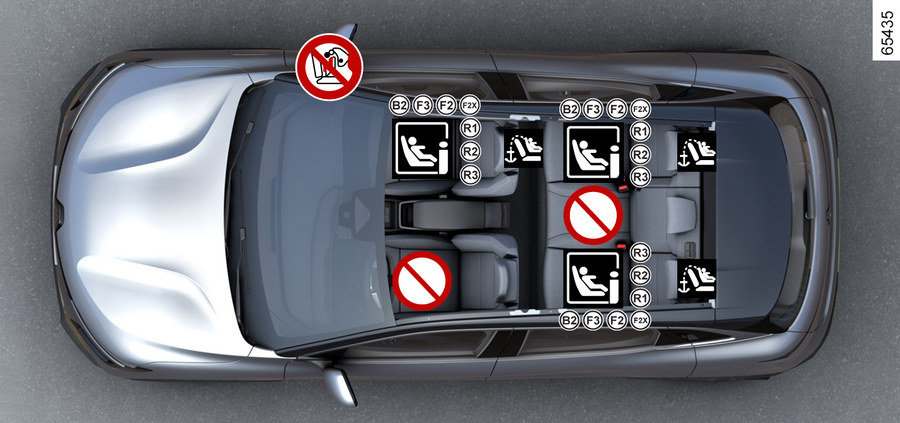

Zobrazení instalace

Tip
Na sedadle předního spolujezdce se doporučuje používat dětskou sedačku s podlahovou opěrkou, aby se zabránilo spuštění výstražného signálu bezpečnostního pásu.
VAROVÁNÍ
Použití zádržného systému pro dítě, který neodpovídá tomuto vozidlu, dítě správně neochrání. Hrozí, že by se mohlo vážně či smrtelně zranit.
VAROVÁNÍ
Pokud nainstalujete sedačku ISOFIX na zadní místo vlevo, není možné používat zadní místo uprostřed. Prostřední bezpečnostní pás není přístupný ani použitelný.
VAROVÁNÍ
NEBEZPEČÍ SMRTI NEBO VÁŽNÝCH PORANĚNÍ: Před instalací dětské sedačky orientované zády ke směru jízdy na místo předního spolujezdce zkontrolujte, zda je deaktivován airbag:
Místo, kde je zakázána instalace dětské sedačky tohoto typu.
Dětská sedačka připevněná pomocí systémuISOFIX
Sedadlo vybavené pro upevnění ISOFIX nebo i-Size dětské sedačky.
Přední a zadní sedadla jsou vybavena kotvením umožňujícím uchycení univerzální dětské sedačky ISOFIX čelem ke směru jízdy. Kotvicí body jsou umístěny na opěradle předního sedadla spolujezdce a na opěradle sedadel zadní lavice.
VAROVÁNÍ
Dbejte na to, aby bylo dítě vždy připoutáno a bezpečnostní pás a veškeré popruhy byly správně nastaveny a seřízeny.
V případě potřeby náležitě upravte polohu sedadla.
VAROVÁNÍ
Neinstalujte dětskou sedačku, pokud je velké opěradlo sedadla ve složené poloze.
VAROVÁNÍ
Dětskou sedačku montujte přednostně na zadní sedadlo.
K instalaci sedačky ISOFIX na toto místo ručně uvolněte prostřední bezpečnostní pás, než zaklapnete zámek.

Instalační tabulka

V níže uvedené tabulce jsou shrnuty stejné informace, jako na obrázku na předchozí straně, aby byly dodrženy platné předpisy.
Typ dětské sedačky
Hmotnost dítěte
Velikost sedačky [příslušenství]
Přední místo spolujezdce (7)
Zadní boční sedadla (7)
Zadní prostřední sedadlo (7)
S deaktivovaným airbagISOFIX
S aktivovaným airbagISOFIX
Hluboká korba položená napříč
Skupina 0
< 10 kg
L1 [F]
L2 [G]
X
X
IL (2)
X
Vajíčko pro jízdu zády ke směru jízdy
Skupiny 0 nebo 0 +
< 13 kg
R1 [E]
IL (3)
X
IL (4)
X
Sedačka pro jízdu zády ke směru jízdy
Skupiny 0+ a 1
< než 13 kg a 9 xaž 18 kg
R3 [C]
R2 [D]
IL (1) (3)
X
IL (4)
X
Sedačka pro jízdu čelem ke směru jízdy
Skupina 1
9 až 18 kg
F3 [A]
F2 [B]
F2X [B1]
IUF-IL
(3)
X
IUF-IL
(5)
X
Sedačka
Skupiny 2 a 3
15 až 25 kg a 22 až 36 kg
B2
IUF-IL
(6)
X
IUF-IL
(5)
X
sedadlai-Size
Sedačky pro jízdu zády ke směru jízdy
i-U (1) (3)
X
i-U (4)
X
Sedačky po směru jízdy
i-UF (3)
X
i-UF (5)
X
Sedačka
i-UF (6)
X
i-UF (5)
X
X = Místo nevhodné pro instalaci dětských sedaček tohoto typu.
IUF-IL = Sedadlo umožňující upevnění dětské sedačky s homologací „univerzální/polouniverzální nebo specifické pro vozidlo“ ISOFIX (podle výbavy vozidla): zkontrolujte, zda je možné ji namontovat.
i-U = Vhodné pro „univerzální“ zádržné prostředky typu i-Size umístěné ve směru jízdy a zády ke směru jízdy.
i-UF = vhodné pouze pro „univerzální“ zádržné prostředky typu i-Size umístěné ve směru jízdy a zády ke směru jízdy.
VAROVÁNÍ
(1) NEBEZPEČÍ SMRTI NEBO VÁŽNÉHO ÚRAZU: Před instalací dětské sedačky orientované zády ke směru jízdy na místo předního spolujezdce zkontrolujte, zda je deaktivován airbag:
(2) Skořepinová dětská sedačka se uchycuje příčně a zabírá minimálně dvě místa. Umístěte hlavu dítěte směrem dovnitř vozidla.
(3) Posuňte sedadlo vozidla co nejvíce dozadu, co nejvíce jej snižte a poté opěradlo mírně nakloňte (přibližně o 25°).
(4) Před instalací dětské sedačky v pozici proti směru jízdy posuňte přední sedadlo co nejvíce dopředu, a jakmile bude dětská sedačka nainstalována, posuňte přední sedadlo co nejvíce dozadu, aniž by se dotýkalo dětské sedačky.
(5) V každém případě sejměte opěrku hlavy zadního sedadla, na němž je umístěna dětská sedačka. Tyto úpravy je třeba provést dříve, než začnete upevňovat dětskou sedačku. Přední sedadlo, za nímž dítě sedí, posuňte co nejvíce dopředu, aby nedocházelo ke kontaktu sedadla a dětských nohou.
(6)Umístěte sedadlo vozidla do polohy co nejvíce vzadu a co nejvýše a mírně skloňte opěradlo (přibližně 25°).
Velikost dětské sedačky ISOFIX je označena písmenem:
  • F3, F2, F2X[A, B, B1]: u sedaček umístěných čelem ke směru jízdy skupiny 1 (9 až 18 kg);
  • B2: zesilovače ve skupinách 2 a 3 (15 až 25 kg a 22 až 36 kg);
  • R3, R2[C, D]: sedačky zády ke směru jízdy nebo autosedačky typu vajíčko skupiny 0+ (do 13 kg) nebo skupiny 1 (9 až 18 kg);
  • R1[E]: skořepinové sedačky umisťované zády ke směru jízdy skupiny 0 (do 10 kg) nebo skupiny 0+ (do 13 kg);
  • L1,L2[F,G]: korby kočárků zařazené ve skupině 0 (do 10 kg).
VAROVÁNÍ
(7) Před instalací dětské sedačky na sedadlo předního spolujezdce a/nebo na zadní sedadla je nutno deaktivovat funkci „Sedadlo se snadným přístupem” PŘEDNÍ SEDADLA: FUNKCE.
Mohlo by dojít ke zraněním.
