NÁDRŽ NA ČINIDLO

  • 1
  • 2
  • 3
  • 4
  • 5

Zajistěte soulad s předpisy, které platí ve vaší zemi.

Je třeba zdůraznit, že nedodržování platných předpisů může mít za následek postihy vůči majiteli vozidla.

Funkční princip

Činidlo je určeno pro vznětové motory vybavené systémem SCR (selektivní katalytické redukce).

Použití činidel snižuje výfukové emise tím, že znečišťující látky přeměňuje na vodní páru a dusík.

Spotřeba činidla při skutečném používání závisí na podmínkách používání vozidla, na výbavě a stylu jízdy řidiče.

Kvalita činidel

Používejte pouze činidla, která splňují normu ISO 22241 a jsou v souladu se značkou uvedenou na štítku na příklopu hrdla nádrže.

Naplnění

Užitečný objem nádrže: přibližně 11,6 litrů.

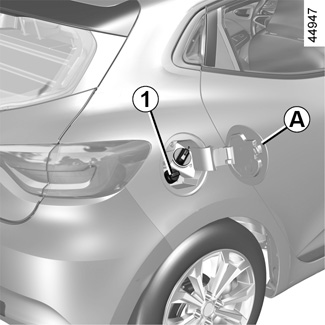

Při vypnutém zapalování otevřete kryt A, poté odšroubujte uzávěr 1.

Poznámka: je-li teplota nádrže vysoká, mohou z uzávěru unikat páry hydroxidu amonného.

Vozidlo vybavené funkcí Stop and Start

K doplnění činidla je třeba motor zastavit (a nepřepínat do pohotovostního režimu): motor je NUTNÉ zastavit SPUŠTĚNÍ, ZASTAVENÍ MOTORU: vozidlo s klíčem SPUŠTĚNÍ, ZASTAVENÍ MOTORU: vozidlo s kartou.

Pokud se zobrazí varování „XXX kilometrů do uzamčení, doplňte AdBlue“, naplňte nádrž na činidlo. Řiďte se při tom pokyny k plnění.

Nebezpečí znehybnění vozidla.

Plnicí uzávěr: je specifický.

Pokud jej budete muset vyměnit, ujistěte se, že je stejný jako původní uzávěr. Obraťte se na autorizovaného zástupce značky. Oblast tankování nemyjte vysokotlakým čisticím zařízením.

Pokyny ohledně použití

Nádrž lze naplnit u čerpací stanice. V ostatních případech je nutné si přečíst informace uvedené na nádobce činidla (např. plechovce nebo láhvi).

Při plnění s činidlem zacházejte opatrně. Mohou poškodit oděv, obuv, díly karosérie apod.

Pokud činidlo přeteče nebo kontaminuje lak, rychle zasaženou oblast vyčistěte velkým množstvím studené vody a měkkým hadříkem.

Poznámka: Pokud činidlo krystalizuje, použijte měkkou houbu.

Činidlo nesmí zasáhnout oči ani kůži. Pokud by k takovému styku došlo, důkladně opláchněte postižené místo proudem čisté vody. V případě potřeby vyhledejte lékaře.

Za extrémně chladného počasí

V mrazivém počasí musí být nádržka na činidlo naplněna, když se na přístrojové desce zobrazí kontrolka a zpráva „Doplnit Adblue před 1200 km“.

Zvláštní případy

Činidlo zamrzá při teplotě cca pod −10 °C.

Pokud je kapalina zmrzlá, nepokoušejte se jí nádrž naplnit. Je-li potřeba činidlo doplnit nebo naplnit nádrž (svítí ), zaparkujte vozidlo na teplejším místě, aby činidlo roztálo. Jinak o doplnění činidla nebo naplnění nádrže na činidlo požádejte kvalifikovaného pracovníka.

Po doplnění činidla zkontrolujte řádné zavření uzávěru a krytu a nastartujte motor. Než se vydáte na cestu, NECHTE vozidlo 10 sekund STÁT se spuštěným motorem.

Pokud tak neučiníte, bude naplnění nádrže automaticky detekováno až po několika desítkách minut jízdy.

Dokud systém naplnění nádrže nezaregistruje, bude se stále zobrazovat zpráva „--- doplňte AdBlue“ a kontrolky budou svítit.

Na žádné části systému není povoleno provádět jakékoli zásahy. Práce na systému smějí provádět pouze kvalifikovaní zaměstnanci sítě značky, aby se předešlo poškození.

Údržba / dojezd

Informace zobrazené na přístrojové desce může doprovázet zvukový signál.

Kontrolky

Zpráva

Co dělat

-

„Hladina AdBlue dostatečná“

-

-

„Doplnit AdBlue před 2400 km“

Pokud se zpráva zobrazí při zapnutí zapalování, zbývající dojezdová vzdálenost je méně než 2 400 km).

Naplňte nádrž na činidlo nebo ji nechte naplnit resp. doplnit v autorizovaném servisu.

Rozsvítí se kontrolka .

„Doplnit Adblue před 1200 km“

Pokud se zpráva zobrazí při zapnutí zapalování, zbývá dojezdová vzdálenost mezi 1 200 a 800 km.

Naplňte nádrž na činidlo nebo ji nechte naplnit resp. doplnit v autorizovaném servisu.

Rozsvítí se kontrolka .

„XXX KM blokace doplnit AdBlue“

Zpráva se zobrazí při zapnutí zapalování a opakuje se:

- Přibližně každých 100 km, zbývající dojezdová vzdálenost je mezi 800 km a 200 km.

- Přibližně každých 50 km, zbývající dojezdová vzdálenost je méně než 200 km.

Nádrž na činidlo co nejdříve naplňte nebo ji nechte naplnit resp. doplnit v autorizovaném servisu.

bliká.

„0 KM blokace doplnit AdBlue“

Motor nelze spustit.

Aby bylo možno motor znovu nastartovat, musíte nádrž na činidlo doplnit sami.

Poruchy systému

Rozsvícení kontrolek může být doprovázeno zvukovým signálem.

Kontrolky

Zpráva

Hodnoty

Rozsvítí se kontrolky a ©.

„Zkontrolovat emisní systém“

Indikuje poruchu v systému. Obraťte se co nejdříve na značkový servis.

Rozsvítí se kontrolky a ©.

„XXX KM blokace emisní systém“

Signalizuje poruchu systému a že za méně než 800 km nebude možné vozidlo znovu nastartovat.

Toto upozornění se opakuje:

- Vždy po 100 km, dokud nezbývá přibližně 200 km do okamžiku, kdy už vozidlo nebude možné nastartovat;

- Vždy po 50 km, dokud nezbývá přibližně 200 km do okamžiku, kdy už vozidlo nebude možné nastartovat.

Obraťte se co nejdříve na značkový servis.

Rozsvítí se kontrolky a ©.

„0 KM blokace emisní systém“

Indikuje, že po vypnutí zapalování nebude možné vozidlo znovu nastartovat. Kontaktujte značkový servis.
